Domeniu de utilizare Lantul simplu de sustinere cu izolator compozit - LSS este utilizat in constructia LEA MT si in statiile de transformare la tensiunea nominala a liniei de 20kV, destinate zonelor de poluare gradul I, II, III, IV.
Caracteristici constructive si functionale

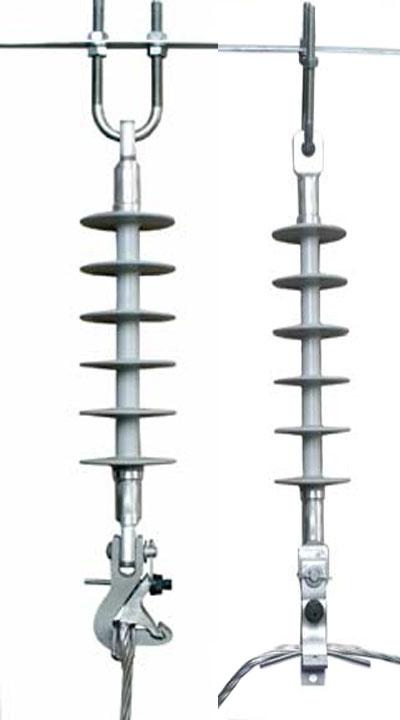

- Lantul simplu de sustinere - LSS este compus din Izolator RICIS, Carlig “U60”/Carlig de sustinere “B1” si clema CSLAC 120 pentru prinderea conductorului.
Caracteristici mecanice pentru LSS cu RICIS:
Caracteristici LSS cu RICIS |
Valori standard U.M. |
*Sarcina mecanica specificata (SMS) |
70 kN |
Lungime LSS, zona de poluare II zona de poluare III zona de poluare IV |
508 mm 559 mm 610 mm |
Greutate LDS zona poluare II zona poluare III zona poluare IV |
1,92 Kg 2,02 Kg 2,13 Kg |
* Valoare pentru izolatoare cu terminale din otel.
|
