Domeniu de utilizare
Lantul de sustinere in “V” cu izolatoare compozite - LSV este utilizat in constructia LEA MT si in statiile de transformare la tensiunea nominala a liniei de 20kV, destinate zonelor de poluare gradul I, II, III, IV.
Caracteristici constructive si functionale

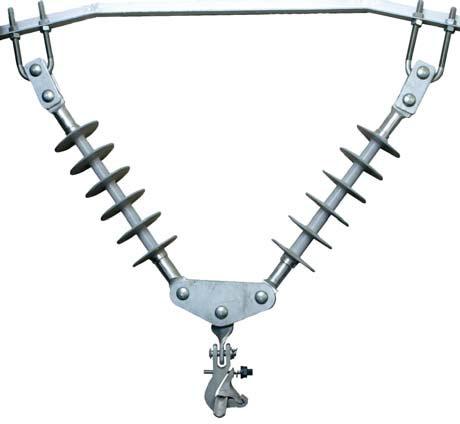

- Lantul de sustinere in “V” - LSV este compus din Izolatoare RICIS (2 buc.), Carlig “U60” (2 buc), Jug de sustinere simplu (1 buc.), Piesa rasucita PR75 (1buc.), Piesa dubla de distantare PDD 55 (2 buc) si clema CSLAC 120 (1 buc.).
Caracteristici mecanice pentru LSS cu RICIS:
| Caracteristici LSV cu RICIS |
Valori standard U.M. |
| *Sarcina mecanica specificata (SMS) |
70 kN |
Lungime LSV,
zona de poluare II
zona de poluare III
zona de poluare IV
|
578mm
626 mm
680 mm |
Greutate LSV,
zona poluare II
zona poluare III
zona poluare IV |
5,55 Kg
5,75 Kg
5,97 Kg
|
* Valoare pentru izolatoare cu terminale din otel.
|
