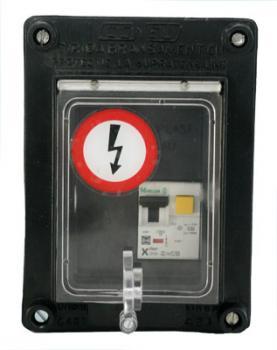

Firida de Branşament cu Protecţie la Supratensiune
tip FB1-S
Brevet RO 118155
Certificat DMI 009501(1R); 009502(1R)
Firida de branşament cu protecţie la supratensiune este concepută pentru a asigura alimentarea cu energie la consumatori individuali cu puteri de până la 10 kW, având rolul de a asigura protecţia la scurtcircuit şi suprasarcină a circuitelor electrice din aval, protecţia instalaţiilor împotriva supratensiunilor de frecvenţă industrială, protecţia persoanelor împotriva accidentelor de natură electrică şi a instalaţiilor împotriva acţiunilor greşite ale unor persoane, crearea posibilităţilor de limitare a vârfurilor de sarcină şi de reducere a pierderilor tehnologice, împiedicarea consumului fraudulos de energie electrică.
DESCRIERE:
Firida de branşament cu protecţie la supratensiune se compune din cutie şi capac realizate din materiale termoplaste electroizolante, aditivate pentru protecţie mărită la propagarea flăcării şi cu autostingere în lipsa acesteia, rezistente la şocuri mecanice şi intemperii.
În interiorul cutiei se găsesc:
Accesorii pentru fixarea pe perete;
Accesorii pentru fixarea aparatajului;
Întreruptor automat monopolar, cu protecţie la suprasarcină şi scurtcircuit, precum şi cu protecţie la supratensiuni de frecvenţă industrială, opţional şi/sau cu protecţie la curenţi de defect;
Accesorii de închidere şi sigilare.
Capacul este echipat cu:
Vizor pentru observarea stării de funcţionare a întreruptorului automat;
Zăvor prevăzut cu dispozitiv de închidere pentru accesul la elementele de manevră ale întreruptorului;
Accesorii pentru închiderea şi sigilarea FB 1-S.
Caracteristici tehnice ale întreruptorului automat:
Întreruptorul automat este de tip magnetotermic (marca General Electric, Moeller, Merlin-Gerin, sau oricare altă firmă care răspunde cerinţelor ridicate de branşamentele electrice) şi dispune de facilitatea bobinei de declanşare la distanţă, este avizată de organele în drept pentru implementarea pe piaţa internă şi are următorii parametri:
Curba de declanşare magnetotermică: B,C sau D;
Curent nominal: 6/10/15/20/25/30/32/40/45 A (după caz);
Curent de defect (de scurgere): 300 mA sau fără (după caz);
Intervalul valorilor de supratensiune: 260 ÷ 280 V sau fără (după caz);
Timp de declanşare la supratensiune: < 0,2 sec.
Capacitatea maximă a conectorului: 35 mmp;
Grad de protecţie: IP 54 cu firida montată în zid. |
