Domeniu de utilizare

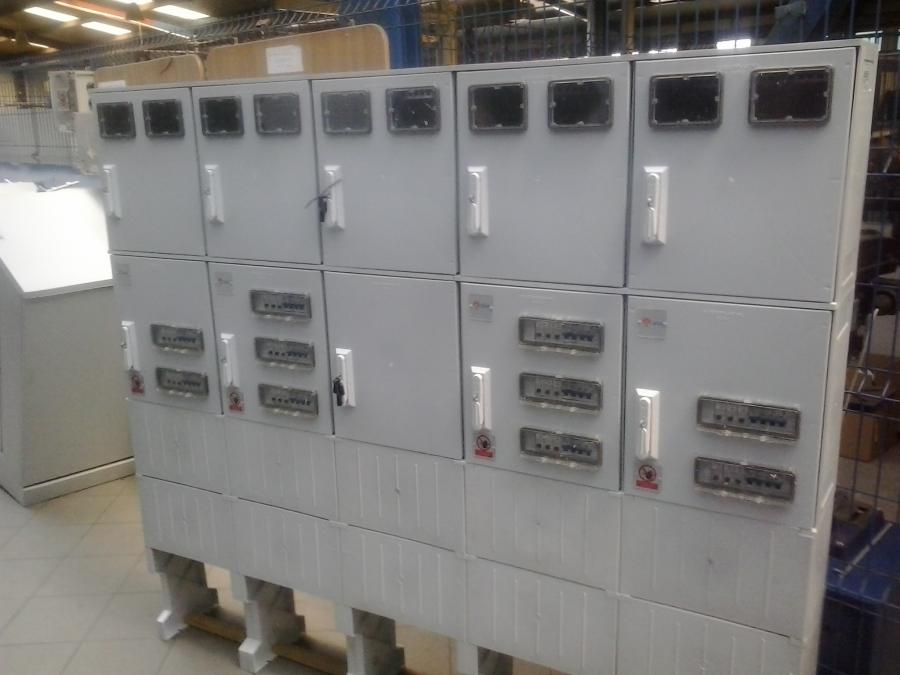

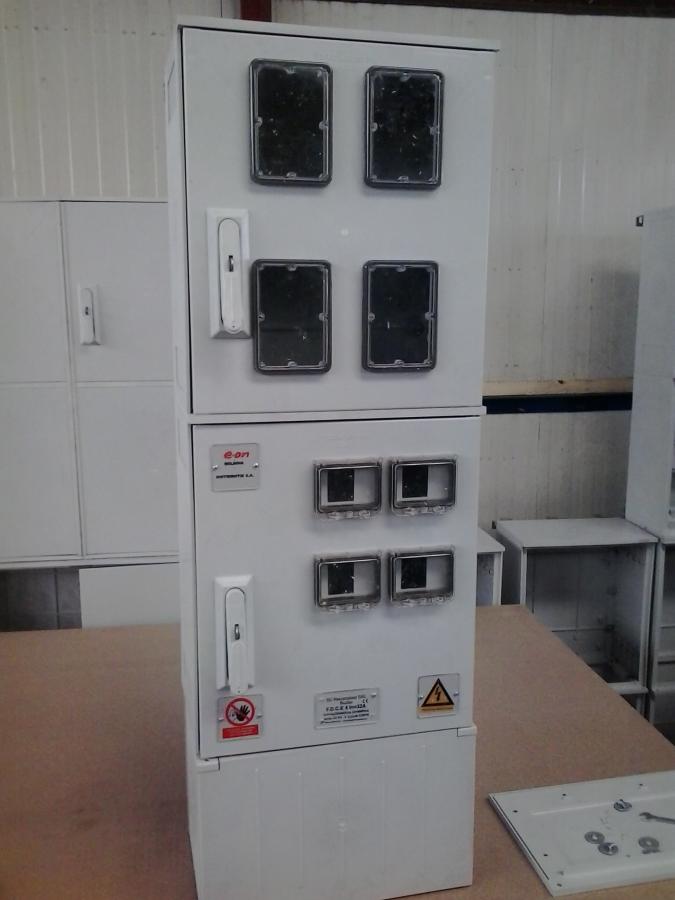

Firidele de distributie,contorizare si protectie—FDCP, respectiv Firidele de distributie si contorizare cu prindere pe stalp—FDCS sunt destinate realizarii bransamentului la reteaua de distributie a operatorilor de retele electrice de joasa tensiune a consumatorilor (2÷24 abonati), cu puteri pana la 10kW, asigurand contorizarea consumului de energie electrică si protectia la scurtcircuit, suprasarcină, curenti de defect si supratensiune, implicit împotriva sustragerilor de energie electrică.
Caracteristici constructive si functionale:
- Cutie realizata din Polyester Armat cu Fibra de Sticla electroizolanta, ignifugata, rezistenta UV si rezistenta la socuri mecanice si intemperii;
- Capacul este prevazut cu vizoare din policarbonat transparent rezistent UV, ce asigura citirea indexului contorului si cu usite pentru acces la intreruptoarele automate.
- FDCP 2÷24 / FDCS 2-4 abonati in cutie PAFS sunt construite intr-un singur compartiment comun pentru distributie reta si bransament, dimensiunile variind in functie de numarul de abunati.
- Cutia poate fi prevazuta cu soclu/postament pentru fixarea la limita de proprietate.
- Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentare.
- Intreruptor automat tip 1P, 2P sau 1P+N cu protectie diferentiala.
- Dispozitiv de Protectie la Supratensiune tip DPS.
- Accesorii pentru:
- montarea echipamentului electric interior (contor pentru masurarea energiei electrice/intreruptor/siguranta automata/dispozitive de protectie la supratensiune DPS/sir de cleme);
- acces la elementele de actionare si comanda;
- fixarea pe perete/postament;
- inchidere in 3 puncte cu incuietoare si sigilare.
Caracteristici tehnice:
- Tensiunea nominala de utilizare: 400 / 230V;
- Tensiunea de izolare: 660V;
- Frecventa: 50 Hz;
- Numarul de poli ai intreruptorului: 1P, 1P+N, 2P;
- Curent nominal intreruptor: 6A, 10A, 16A, 20A, 25A, 32A, 40A valoare fixa;
- Curent de defect (de scurgere): 300mA sau fara (dupa caz);
- Capacitatea de rupere a intreruptorului: 4.5kA, 6kA sau 10kA;
- Curba de declansare magnetotermica: B, C;
- Tensiunea de declansare la supratensiuni faza-nul pentru DPS: 270V ± 10V;
- Tensiune de retur pe nul masurata intre nulul de lucru si pamant (pt. DPS-MN): 50V±5V;
- Timp de declansare la supratensiune: ≤0,2 sec.;
- Curentul maxim (Imax.) prin DPS-MN (la momentul comenzii de declansare): ≤1A;
- Timpul maxim de functionare al DPS-MN la Imax. (in caz de defect al echipamentului mecanic de declansare al bobinei): ≤1 sec;
- Rigiditate dielectrica (pt DPS): 4 KV;
- Rezistenta de dispersie a prizei de pamant tehnologica (Rpa): 15kΩ;
- Grad de protectie: IP 54;
- Dimensiuni: variabile in functie de echipare si nr. abonatilor.
Conditii de utilizare:
- Domeniul de temperatura operational: -40oC …+55oC.
- Temperatura de montaj: ≥5oC.
- Temperatura de transport si depozitare: -15oC …+40oC.
- Umiditatea relativa: 95% la 20oC.
- Altitudine maxima: 2000m.
- Loc de montaj: exterior.
- Montaj: Vertical pe suprafata plana sau pe postament de beton.
- Durata de viata: 20 ani.
- Garantie: 24 de luni de la instalare sau 36 de luni de la livrare.
Documente de referinta:
- SF intern
- ST3 ELECTRICA - republicat
- SR EN ISO 9001
- Scrisoare accept Electrica nr. 9900 / 15355 /06.07.2011
|
