Catalog 2015
25.1 mb


Brosura 2015
2.8 mb

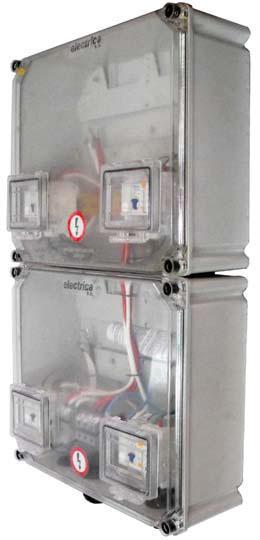

FDCP in cutie ABS si PC


FDCP in cutie ABS si PC
FDCP in cutie ABS si PC


Domeniu de utilizare

Firidele de distributie si contorizare palier—FDCP, respectiv Firidele de distributie si contorizare cu prindere pe stalp—FDCS sunt destinate realizarii bransamentului la reteaua de distributie a operatorilor de retele electrice de joasa tensiune a consumatorilor (2÷24 abonati), cu puteri pana la 10kW, asigurand contorizarea consumului de energie electrică si protectia la scurtcircuit, suprasarcină, curenti de defect si supratensiune, implicit împotriva sustragerilor de energie electrică.

Caracteristici constructive si functionale

  • Cutie si capac realizate din materiale plastice electroizolante, ignifugate, rezistente la socuri mecanice si intemperii;
  • Capacul este realizat din policarbonat transparent rezistent UV, asigura citirea indexului contorului si este prevazut cu usita pentru acces la intreruptorul automat.
  • FDCP 2÷24 / FDCS 2÷4 abonati au constructie modulara, executate din module cu dimensiunea (LxH) 417x367 mm.
  • Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentareIntreruptor automat tip 1P, 2P sau 1P+N cu protectie diferentiala.
  • Dispozitiv de Protectie la Supratensiune tip DPS.
  • Accesorii pentru:
    - montarea echipamentului electric interior (contor pentru masurarea energiei. electrice/intreruptor/siguranta automata/dispozitive de protectie la supratensiune DPS/sir de cleme);
    - acces la elementele de actionare si comanda;
    - fixarea pe perete
    - inchidere si sigilare

Caracteristici tehnice:

  • Tensiunea nominala de utilizare: 400 / 230V;
  • Tensiunea de izolare: 660V;
  • Frecventa: 50 Hz;
  • Numarul de poli ai intreruptorului: 1P, 1P+N, 2P.
  • Curent nominal intreruptor: 6A, 10A, 16A, 20A, 25A, 32A, 40A valoare fixa;
  • Curent de defect (de scurgere): 300mA sau fara (dupa caz);
  • Capacitatea de rupere a intreruptorului: 4.5kA, 6kA sau 10kA
  • Curba de declansare magnetotermica: B, C;
  • Tensiunea de declansare la supratensiuni faza-nul pentru DPS: 270V ± 10V;
  • Tensiune de retur pe nul masurata intre nulul de lucru si pamant (pt. DPS-MN): 50V±5V
  • Timp de declansare la supratensiune: ≤0,2 sec.;
  • Curentul maxim (Imax.) prin DPS-MN (la momentul comenzii de declansare): ≤1A
  • Timpul maxim de functionare al DPS-MN la Imax. (in caz de defect al echipamentului mecanic de declansare al bobinei): ≤1 sec.
  • Rigiditate dielectrica (pt DPS): 4 KV
  • Rezistenta de dispersie a prizei de pamant tehnologica (Rpa): 15kΩ
  • Grad de protectie: IP 54
  • Dimensiuni: Constructie modulara, un modul are dimensiunea 417x367x170 mm
  • Masa neta maxima (fara contor): Constructie modulara, un modul are maxim 7Kg

Conditii de utilizare

  • Domeniul de temperatura operational: -40oC …+55oC
  • Temperatura de montaj: ≥5oC
  • Temperatura de transport si depozitare: -15oC …+40oC
  • Umiditatea relativa: 95% la 20oC
  • Protectie climatica: N3Altitudine maxima: 2000m
  • Loc de montaj: exterior
  • Montaj: Vertical pe suprafata plana
  • Durata de viata: 20 ani
  • Garantie: 24 de luni de la instalare sau 36 de luni de la livrare

Documente de referinta

  • SF intern
  • ST3 ELECTRICA - republicat
  • SR EN ISO 9001
  • Scrisoare accept Electrica 12211/14.10.2008
