Domeniu de utilizare

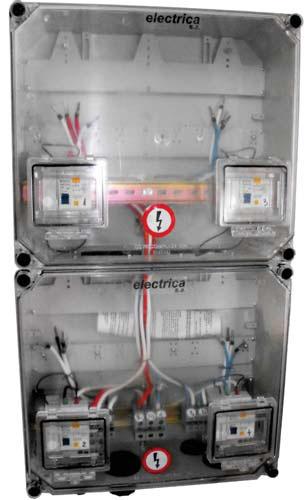

Firidele de distributie si contorizare palier—FDCP, respectiv Firidele de distributie si contorizare cu prindere pe stalp—FDCS sunt destinate realizarii bransamentului la reteaua de distributie a operatorilor de retele electrice de joasa tensiune a consumatorilor (2÷24 abonati), cu puteri pana la 10kW, asigurand contorizarea consumului de energie electrică si protectia la scurtcircuit, suprasarcină, curenti de defect si supratensiune, implicit împotriva sustragerilor de energie electrică.
Caracteristici constructive si functionale
- Cutie si capac realizate din materiale plastice electroizolante, ignifugate, rezistente la socuri mecanice si intemperii;
- Capacul este realizat din policarbonat transparent rezistent UV, asigura citirea indexului contorului si este prevazut cu usita pentru acces la intreruptorul automat.
- FDCP 2÷24 / FDCS 2÷4 abonati au constructie modulara, executate din module cu dimensiunea (LxH) 417x367 mm.
- Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentareIntreruptor automat tip 1P, 2P sau 1P+N cu protectie diferentiala.
- Dispozitiv de Protectie la Supratensiune tip DPS.
- Accesorii pentru:
- montarea echipamentului electric interior (contor pentru masurarea energiei. electrice/intreruptor/siguranta automata/dispozitive de protectie la supratensiune DPS/sir de cleme);
- acces la elementele de actionare si comanda;
- fixarea pe perete
- inchidere si sigilare
Caracteristici tehnice:
- Tensiunea nominala de utilizare: 400 / 230V;
- Tensiunea de izolare: 660V;
- Frecventa: 50 Hz;
- Numarul de poli ai intreruptorului: 1P, 1P+N, 2P.
- Curent nominal intreruptor: 6A, 10A, 16A, 20A, 25A, 32A, 40A valoare fixa;
- Curent de defect (de scurgere): 300mA sau fara (dupa caz);
- Capacitatea de rupere a intreruptorului: 4.5kA, 6kA sau 10kA
- Curba de declansare magnetotermica: B, C;
- Tensiunea de declansare la supratensiuni faza-nul pentru DPS: 270V ± 10V;
- Tensiune de retur pe nul masurata intre nulul de lucru si pamant (pt. DPS-MN): 50V±5V
- Timp de declansare la supratensiune: ≤0,2 sec.;
- Curentul maxim (Imax.) prin DPS-MN (la momentul comenzii de declansare): ≤1A
- Timpul maxim de functionare al DPS-MN la Imax. (in caz de defect al echipamentului mecanic de declansare al bobinei): ≤1 sec.
- Rigiditate dielectrica (pt DPS): 4 KV
- Rezistenta de dispersie a prizei de pamant tehnologica (Rpa): 15kΩ
- Grad de protectie: IP 54
- Dimensiuni: Constructie modulara, un modul are dimensiunea 417x367x170 mm
- Masa neta maxima (fara contor): Constructie modulara, un modul are maxim 7Kg
Conditii de utilizare
- Domeniul de temperatura operational: -40oC …+55oC
- Temperatura de montaj: ≥5oC
- Temperatura de transport si depozitare: -15oC …+40oC
- Umiditatea relativa: 95% la 20oC
- Protectie climatica: N3Altitudine maxima: 2000m
- Loc de montaj: exterior
- Montaj: Vertical pe suprafata plana
- Durata de viata: 20 ani
- Garantie: 24 de luni de la instalare sau 36 de luni de la livrare
Documente de referinta
- SF intern
- ST3 ELECTRICA - republicat
- SR EN ISO 9001
- Scrisoare accept Electrica 12211/14.10.2008
|
