Dispozitiv de Protecţie la Supratensiune si Monitorizarea Nulului
DPS-MN
Brevet RO 119667
DPS – MN este constituit, în esenţă, din două părţi:
- Un modul electronic pentru supravegherea tensiunii reţelei, supravegherea on-line a continuităţii nulului (prin efectele acesteia), pentru comanda de întrerupere transmisă elementelor exterioare de execuţie şi semnalizarea comenzilor şi stării nulului.
- Accesorii de protecţie constituite din cutie, capac, etc., precum şi din conductoarele de legătură prevăzute cu conectica necesară

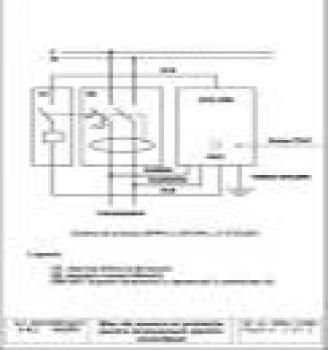

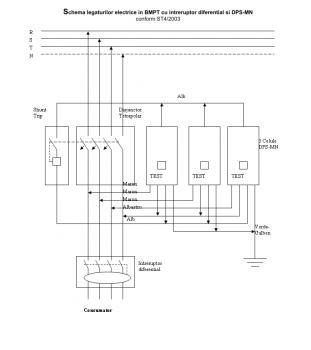

Dispozitivul este legat permanent, într-un mod specific (vezi fig. 1), la bornele de fază şi nul ale întreruptorului şi ale bobinei de declanşare (shunt-trip), precum şi la împământarea tehnologică a imobilului, obligatorie.
La creşterea tensiunii de fază peste o valoare prestabilită, fixă, DPS – MN forţează acţionarea bobinei de declanşare iar aceasta, la rândul ei, va declanşa întreruptorul automat.
Semnalizarea poziţiei de declanşare cauzată de apariţia unei supratensiuni este asigurată de poziţia pârghiei de manevră a bobinei de declanşare (pârghia de manevră a bobinei de declanşare căzută reprezintă semnalul că DPS-MN a lucrat). Aceasta înseamnă că declanşarea întreruptorului din alte motive, de exemplu la scurtcircuit, nu va produce semnalizarea (căderea pârghiei de comandă a întreruptorului automat nu duce şi la căderea pârghiei de comandă a bobinei de declanşare).
De asemenea DPS-MN asigură declanşarea şi semnalizarea respectivă la apariţia unei tensiuni de întoarcere pe nulul de lucru, respectiv o tensiune cauzată de un nul flotant generat de ruperea firului de nul din reţeaua de transport sau de ruperea nulului de abonat (de branşament). În acest caz tensiunea maximă la care dispozitivul acţionează şi semnalizează este 50±5 V (practic în jurul valorii de 50V), tensiune măsurată între firul de nul şi priza de pământ tehnologică.
În plus, dispozitivul asigură declanşarea instantanee, dar fără semnalizare, la încercarea de fraudă prin schimbarea poziţiilor de pe stâlp a fazei cu nulul.

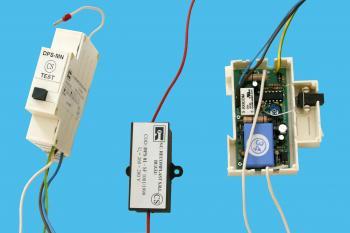

DPS-MN este compus din:
Cutie pentru cicuitele electronice si buton TEST
Circuite electronice împreună cu cablajul imprimat aferent
Conductoare de legătură împreună cu conectica aferentă
Cutia este realizata din material termoplast electroizolant tip ABS, aditivat pentru protecţie mărită la propagarea flăcării şi cu autostingere în lipsa acesteia si pentru rezistenţă la radiaţia solara, rezistent la şocuri mecanice şi intemperii.
Caracteristici tehnice:
Tensiunea nominală de izolare: 660 V c.a.
Intervalul garantat al pragului minim de tensiune la care DPS-MN acţionează: 260 V ÷ 280 V
Curentul maxim (Imax) prin DPS – MN: 1 A
Timpul de răspuns al întreruptorului la apariţia unei supratensiuni: t = 0,2 sec.
Timpul maxim de funcţionare al DPS – MN la Imax : 1 sec.
Consumul maxim propriu de curent al DPS – MN la o tensiune normală de reţea U = 250 V : 1 mA
Tensiunea de declanşare de întoarcere (măsurată între nulul de lucru abonat şi pământ): 50V±5V
Rigiditatea dielectrica: > 4kV |
