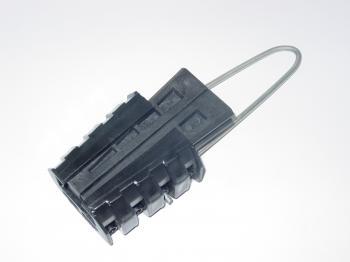

CLEMĂ ÎNTINDERE BRANŞAMENT MONOFAZAT UNIVERSALĂ tip CIBMU
Brevet RO114848
Clema de întindere branşament monofazat universală tip CIBMU este concepută pentru utilizarea în branşamente monofazate executate cu orice tip de cabluri normate (aluminiu sau cupru, torsadate sau concentrice), pentru orice puteri normate (1,5÷10 KW), respectiv pentru orice secţiune de cablu utilizabilă (2x6÷2x25 mm2). Particularităţi
Elementul specific al CIBMU faţă de alte tipuri de cleme de întindere constă în faptul că pot fi utilizate şi la branşamente lungi care necesită stâlpi intermediari deoarece, prin soluţia constructivă aleasă, nu necesită secţionarea cablului în apropierea locului de fixare a clemei, asigurându-se astfel continuitatea cablului pe întreaga lungime a branşamentului, element care constituie un criteriu important în proiectarea şi executarea branşamentelor antifurt.
DESCRIEREA ŞI PRINCIPIUL DE FUNCŢIONARE
CIBMU se compune din:
1. Corp
Corpul este executat din material plastic cu rezistenţă mecanică mare şi stabilitate climatică superioară, respectiv Acrilonitril Butadien Stiren (ABS). Forma sa specifică, asemănătoare literei "C" permite introducerea cablului (cablurilor) în incintă fără secţionare prealabilă. Forma deosebită a părţii inferioare şi a părţilor laterale, respectiv golurile de dirijare a eforturilor şi nervurile de rigidizare, asigură o mare rezistenţă la eforturile de încovoiere a părţilor laterale din timpul funcţionării, în condiţiile unei greutăţi reduse. În plus, golurile inferioare de dirijare a eforturilor permit asigurarea unei mai mari flexibilităţi în alegerea punctului de fixare a cercelului în funcţie de locul de montaj. Pe partea interioară corpul are practicate nervuri transversale care împiedică alunecarea cablurilor cu fixare laterală, asigurând şi o bună distribuţie a eforturilor de împănare.
2. Pene
Penele sunt executate din acelaşi material ca şi corpul (ABS), pentru a nu produce conflicte de neadaptare. Forma nervurată asigură o rezistenţă mărită la eforturile de compresie şi o greutate redusă.
Penele au practicate pe ambele părţi nervuri transversale care asigură o bună fixare a oricărui tip de cablu (concentric sau torsadat), împiedicând alunecarea acestuia, implicit o bună împănare la tracţiune.
Soluţia cu două pene a fost aleasă pentru a asigura întinderea cablurilor concentrice (cablul se aşează între cele două pene, pe mijlocul corpului) cât şi a celor torsadate (cele două conductoare se plasează pe lateralele penelor, respectiv pe lateralele corpului).
Forma aproximativ rectangulară a ferestrei centrale dintre cele două pene a fost aleasă pentru a asigura şi fixarea cablului bifilar destinat ghirlandelor luminoase produse de societatea noastră.
3. Cercel
Cercelul de susţinere-agăţare este realizat din oţel arc, protejat galvanic împotriva coroziunii. Forma sa specifică asigură o fixare corectă atât pe suportul exterior (stâlp, consolă, casă etc.) cât şi pe corpul clemei.
Principiul de funcţionare
Când se utilizează cablu concentric sau cablu bifilar pentru ghirlande luminoase, acesta se plasează între cele două pene şi se introduce, împreună cu acestea, în corp. Se fixează cercelul. Prin tragerea cablului se asigură fixarea prin împănare.
Când se utilizează cablu torsadat, cele două conductoare ale cablului se plasează pe părţile laterale ale penelor şi împreună cu acestea se introduc în corp. Prin tragere se asigură fixarea prin împănare.
CARACTERISTICI TEHNICE PRINCIPALE
- Rezistenţa garantată la tracţiune: 100 daN;
- Efortul de rupere: ≥200 daN;
- Domeniul climatic de utilizare: -30°C,÷ +60°C, indiferent de umiditate sau radiaţii distructive.
COMPARAŢIE CU PRODUSE SIMILARE
Produsul CIBMU, comparativ cu clemele clasice utilizate până în prezent, are avantajul principal că poate asigura întinderea cablurilor, fără secţionarea lor şi între stâlpi intermediari. Similar, poate fi înlocuit oricând fără nici un efort, deoarece nu necesită tragerea pe cablu ca în cazul clemelor tubulare. În plus, prin construcţia deosebit de robustă, depăşeşte net din punct de vedere al rezistenţei mecanice toate clemele cu pene existente în ţară.
Instrucţiuni de montare şi exploatare
Operaţiile de montare se execută numai de personal autorizat de S.C. Electrica S.A.
Temperatura de montaj >5°C, temperatură impusă de producătorii de cabluri, pentru protejarea mantalei exterioare a acestuia.
Montarea clemei comportă următoarele operaţii:
1. in cazul cablului torsadat:
- se scot penele din corpul clemei;
- se agaţă clema în cârligul brăţării de pe stâlp şi, după caz, o altă clemă în cârligul brăţării de pe suportul pe clădire sau inelul încastrat în zid;
- se imbina cele doua pene asigurandu-se montajul corect a-l sistemului antidesfacere ( sistemul mos-baba);
- se aseaza cele două conductoare din fascicolul torsadat pe partile laterale ale penelor ;
- ansamblul astfel format se introduce in corpul clemei astfet incat cablul sa fie asezat exact in lungul canalurilor laterale ale penelor, iar acestea sa fie asezate cu fata prevazuta cu sistemul antidesfacere spre partea interioara a corpului clemei;
- se imping penele in corpul clemei pana la blocarea ansamblui mai sus mentionat;
- se repetă operaţia la celălalt capăt al cablului;
- prin intinderea cablului intre cele doua puncte (stalpi, fatada, etc) ansamblul mai sus mentionat continua alunecarea pana la blocare.
2. in cazul cablului coaxial:
- se scot penele din corpul clemei;
- se agaţă clema în cârligul brăţării de pe stâlp şi, după caz, o altă clemă în cârligul brăţării de pe suportul pe clădire sau inelul încastrat în zid;
- se aseaza conductorul coaxial intre cele doua pene asigurandu-se montajul corect a-l sistemului antidesfacere ( sistemul mos-baba);
- ansamblul astfel format se introduce in corpul clemei astfet incat cablul sa fie asezat exact in lungul canalurilor laterale ale penelor, iar acestea sa fie asezate cu fata prevazuta cu sistemul antidesfacere spre partea interioara a corpului clemei;
- se imping penele in corpul clemei pana la blocarea ansamblui mai sus mentionat;
- se repetă operaţia la celălalt capăt al cablului;
- prin intinderea cablului intre cele doua puncte (stalpi, fatada, etc) ansamblul mai sus mentionat continua alunecarea pana la blocare.
Clemele de întindere branşament electric monofazat trebuie să reziste la un efort nominal de 100 daN, coeficientul de siguranţă la teste fiind de 1,5 rezultă un efort nominal de încercări de 150 daN, valoare la care produsul nu trebuie să prezinte urme de deformări vizibile, rupturi, etc.
În aceste condiţii de exploatare, odată montată pe o reţea de conductoare torsadate, durata normată de utilizare este de 20 de ani. |
