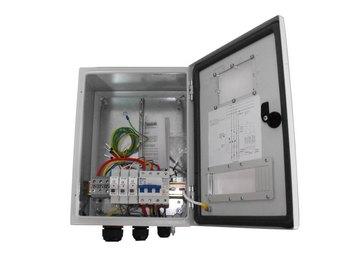

Domeniu de utilizare Blocurile de masura si protectie trifazate—BMPT, sunt echipamente ce fac parte integranta din instalatia cu alimentare electrica a unui consumator trifazat, asigurand contorizarea consumului de energie electrică activa, reactiva si protectia la scurtcircuit, suprasarcină, curenti de defect si supratensiune, implicit împotriva sustragerilor de energie electrică.
Caracteristici constructive si functionale
- Cutie si capac realizate din foi de tabla din otel acoperite impotriva coroziunii si vopsite in camp electrostatic, rezistente la socuri mecanice si intemperii; Culoare RAL7032
- Capacul este prevazut cu vizor din policarbonat transparent rezistent UV, asigura citirea indexului contorului si cu usita pentru acces la intreruptorul automat.
- Cutia este prevazuta cu incuietoare speciala si panou pentru fixarea aparatajului
- Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentare
- BMPT-urile pot fi cu conectare directa sau indirecta (prin Transformatoare de Curent) a aparatelor de masura.
- Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentare•Intreruptor automat tip 3P, 4P fara sau cu protectie diferentiala
- Dispozitiv de Protectie la Supratensiune tip DPS
- Accesorii pentru:
- montarea echipamentului electric interior (contor pentru masurarea energiei electrice/intreruptor/siguranta automata/dispozitive de protectie la supratensiune DPS/sir de cleme);
- acces la elementele de actionare si comanda;
- fixarea pe perete- inchidere si sigilare
Caracteristici tehnice:
- Tensiunea nominala de utilizare: 3x230 / 400V;
- Tensiunea de izolare: 660V;
- Frecventa: 50 Hz;
- Numarul de poli ai intreruptorului: 3P, 3P+N, 4P.
- Curent nominal intreruptor: 6A, 10A, 16A, 20A, 25A, 32A, 40A, 63A, 80A, 100A, 125A, 160A, 200A, 250A valoare fixa;
- Curent de defect (de scurgere): 300mA sau fara (dupa caz);
- Capacitatea de rupere a intreruptorului: 6kA ÷ 35kA
- Curba de declansare magnetotermica: B, C;
- Tensiunea de declansare la supratensiuni faza-nul pentru DPS: 270V ± 10V;
- Tensiune de retur pe nul masurata intre nulul de lucru si pamant (pt. DPS-MN): 50V±5V
- Timp de declansare la supratensiune: ≤0,2 sec.;
- Curentul maxim (Imax.) prin DPS-MN (la momentul comenzii de declansare): ≤1A
- Timpul maxim de functionare al DPS-MN la Imax. (in caz de defect al echipamentului mecanic de declansare al bobinei): ≤1 sec.
- Rigiditate dielectrica (pt DPS): 4 KV
- Rezistenta de dispersie a prizei de pamant tehnologica (Rpa): 15kΩ▪▪Grad de protectie: IP 54
- Dimensiuni: 400X300X200mm
- Masa neta maxima (fara contor): 9Kg
Conditii de utilizare
- Domeniul de temperatura operational: -40oC …+55oC
- Temperatura de montaj: ≥5oC
- Temperatura de transport si depozitare: -15oC …+40oC
- Umiditatea relativa: 95%
- Altitudine maxima: 2000m
- Loc de montaj: exterior
- Montaj: Vertical pe suprafata plana
- Durata de viata: 20 ani
- Garantie: 24 de luni de la instalare sau 36 de luni de la livrare
Documente de referinta
- SF intern
- ST4 ELECTRICA - republicat
- SR EN ISO 9001
- Scrisoare accept Electrica
|
