Domeniu de utilizare

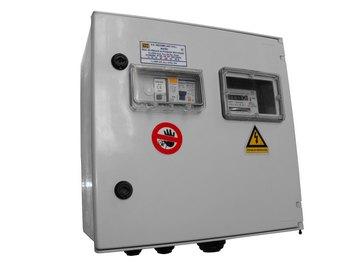

Blocul de masură si protectie monofazat—BMPM, este destinat utilizării în reteaua de distributie finală a furnizorilor de energie electrică, asigură conexiunea dintre bransamentul monofazat aerian sau subteran al furnizorului si coloana individuală monofazată a instalatiei de utilizare a consumatorilor, având rolul de a contoriza consumul de energie electrică si de a asigura protectia la scurtcircuit, suprasarcină, curenti de defect si supratensiune, implicit împotriva sustragerilor de energie electrică.
Caracteristici constructive si functionale
- Cutie si capac realizate din materiale plastice electroizolante, ignifugate, rezistente la socuri mecanice si intemperii.
- Capacul este realizat din policarbonat transparent rezistent UV, asigura citirea indexului contorului si este prevazut cu usita pentru acces la intreruptorul automat.
- Cutia din PAFS (materiale organice izolante) este prevazuta cu incuietoare speciala si panou pentru fixarea aparatajului.
- Presgarnituri sau stuturi pentru intrare bransament, respectiv iesirea coloanei de alimentare
- Intreruptor automat tip 1P, 2P sau 1P+N cu protectie diferentiala.
- Dispozitiv de Protectie la Supratensiune tip DPS
- Accesorii pentru:
- montarea echipamentului electric interior (contor pentru masurarea energiei electrice/intreruptor/siguranta automata/dispozitive de protectie la supratensiune DPS/sir de cleme); - acces la elementele de actionare si comanda; - fixarea pe perete-inchidere si sigilare.
Caracteristici tehnice:
- Tensiunea nominala de utilizare: 230V;
- Tensiunea de izolare: 660V;
- Frecventa: 50 Hz;
- Numarul de poli ai intreruptorului: 1P, 1P+N, 2P.
- Curent nominal intreruptor: 6A, 10A, 16A, 20A, 25A, 32A, 40A valoare fixa;
- Curent de defect (de scurgere): 300mA sau fara (dupa caz);
- Capacitatea de rupere a intreruptorului: 4.5kA, 6kA sau 10kA
- Curba de declansare magnetotermica: B, C;
- Tensiunea de declansare la supratensiuni faza-nul pentru DPS: 270V ± 10V;
- Tensiune de retur pe nul masurata intre nulul de lucru si pamant (pt. DPS-MN): 50V±5V
- Timp de declansare la supratensiune: ≤0,2 sec.;
- Curentul maxim (Imax.) prin DPS-MN (la momentul comenzii de declansare): ≤1A
- Timpul maxim de functionare al DPS-MN la Imax. (in caz de defect al echipamentului mecanic de declansare al bobinei): ≤1 sec.
- Rigiditate dielectrica (pt DPS): 4 KV
- Rezistenta de dispersie a prizei de pamant tehnologica (Rpa): 15kΩ
- Grad de protectie: IP 65 (Cutie din ABS & PC) / IP 54 (Cutie PAFS)
- Dimensiuni: 272x340x178 mm(Cutie din ABS & PC) / 260x440x250mm (Cutie PAFS)
- Masa neta maxima (fara contor): 2,1Kg (Cutie ABS & PC) / 5Kg (Cutie PAFS)
Conditii de utilizare
- Domeniul de temperatura operational: -40oC…+70oC
- Temperatura de montaj: ≥5oC
- Temperatura de transport si depozitare: -15oC …+40oC
- Umiditatea relativa: 95%
- Altitudine maxima: 2000m
- Loc de montaj: exterior
- Montaj: Vertical pe suprafata plana
- Durata de viata: min 30 ani
- Garantie: 24 de luni de la instalare sau 36 de luni de la livrare
Documente de referinta
- S.F. Intern
- ST3 ELECTRICA - republicat
- SR EN ISO 9001
- Scrisoare accept Electrica SA
Nota: In toate situatiile in care modulul voltmetric (DPS-MN) a lucrat si a determinat declansarea intreruptorului automat (IA), functionarea este semnalizata optic prin pozitia parghiei de manevra a bobinei de declansare (BD).Producatorii de intreruptoare automate diferentiale garanteaza buna functionare a acestora numai in cazul apasarii cel putin o data pe luna a butonului de “Test” al acestora. |
