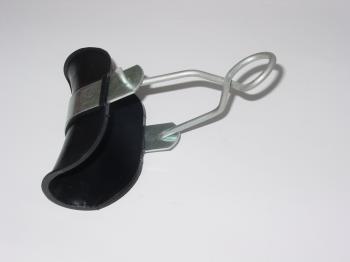

ARMATURA SUSTINERE ALINIAMENT
tip ASA 300
Certificat DMI nr. 004856 (1R)
UTILIZARE
Ca armătură de susţinere în aliniament la reţelele montate întins pe stâlp sau faţada clădirilor.
Este executată din materiale termoplaste şi metalice, acestea fiind protejate împotriva coroziunii prin zincare.
Sunt dimensionate astfel încât să poată fi folosite pentru toată gama de conductoare torsadate
Se montează în condiţii de mediu normale, zona de exploatare N.
Componenta si echipare
Armatura de sustinere in aliniament este compusa din mai multe repere după cum
urmează:
1. Corp
Este fabricat prin injecţie din materiale plastice termoplaste (polietilena), aditivate
pentru rezistenţă mărită la acţiunea radiaţiilor UV.
2. Suport sustinere- fabricat din BLR 3 x 25
3. Agatatoare – cercel de sustinere – este confectionata din sarma STN Ø 5 mm, acoperita galvanic sau OL inox Ø 5 mm.
Armatura de sustinere in aliniament trebuie sa sustina cabluri torsadate cu sectiunea de: 70; 50; 35; 25; 16 mm².
Numarul maxim de conductoare sa fie 6, iar corpul armaturii si piesa de sustinere cu posibilitati de oscilare in limita 45° de orizontala.
Instrucţiuni de montare şi exploatare
Montarea armaturii de sustinere aliniament - ASA - 300
Operaţiile de montare se execută numai de personal autorizat de S.C. Electrica S.A.
Temperatura de montaj >5°C temperatură impusă de producătorii de cabluri, pentru protejarea mantalei exterioare a acestuia.
Montarea armaturii comportă următoarele operaţii:
- se agata cercelul armaturii in carligul fixat anterior pe stalp;
- se trece fascicolul de conductoare peste corpul (barcuta) armaturii.
Armatura de sustinere in aliniament trebuie să reziste la un efort nominal pe verticala de 330 daN, coeficientul de siguranţă la teste fiind de 1,5 rezultă un efort nominal de încercări de 495 daN, valoare la care produsul nu trebuie să prezinte urme de deformări vizibile, rupturi, etc.
În aceste condiţii de exploatare, odată montată pe o reţea de conductoare torsadate, durata normată de utilizare este de 20 de ani. |
